rk3568 控gpio 失败

Added by 余 顺 over 2 years ago. Updated almost 2 years ago.

Status:
新建
Priority:
普通
Assignee:
-
Category:
gpio
Target version:
rk3568-buildroot
Start date:
12/07/2022
Due date:
% Done:

0%

Estimated time:

Description

版型：rp-box-rk3568

系统：buildroot

问题：GPIO1_D5和GPIO1_D6 无法拉低电平，量一直是3.3左右

Files

Download all files
clipboard-202212071758-wxwsk.png (70.2 KB) clipboard-202212071758-wxwsk.png 余 顺, 12/07/2022 08:51 AM
clipboard-202212071802-21njv.png (107 KB) clipboard-202212071802-21njv.png 余 顺, 12/07/2022 08:55 AM
clipboard-202212072022-0af9y.png (18.4 KB) clipboard-202212072022-0af9y.png 余 顺, 12/07/2022 11:15 AM
clipboard-202212072031-7g4wp.png (110 KB) clipboard-202212072031-7g4wp.png 余 顺, 12/07/2022 11:24 AM
gpio (2).patch (1.81 KB) gpio (2).patch 余 顺, 12/07/2022 11:25 AM
clipboard-202212072116-kapc7.png (35.3 KB) clipboard-202212072116-kapc7.png 余 顺, 12/07/2022 12:08 PM
clipboard-202304221758-mohxs.png (13.2 KB) clipboard-202304221758-mohxs.png 余 顺, 04/22/2023 08:44 AM
clipboard-202305131415-iou1e.png (18.7 KB) clipboard-202305131415-iou1e.png 余 顺, 05/13/2023 05:00 AM
clipboard-202305131415-iou1e.png (18.7 KB) clipboard-202305131415-iou1e.png 余 顺, 05/13/2023 05:01 AM
Actions
Copy link Download all files
 #1

Updated by 余 顺 over 2 years ago

只能修改系统启动后的引脚电压 启动时瞬间 uboot 和 内核 阶段 未加载 pinctrl 驱动的时任然为 -d 低电平 -u 高电平

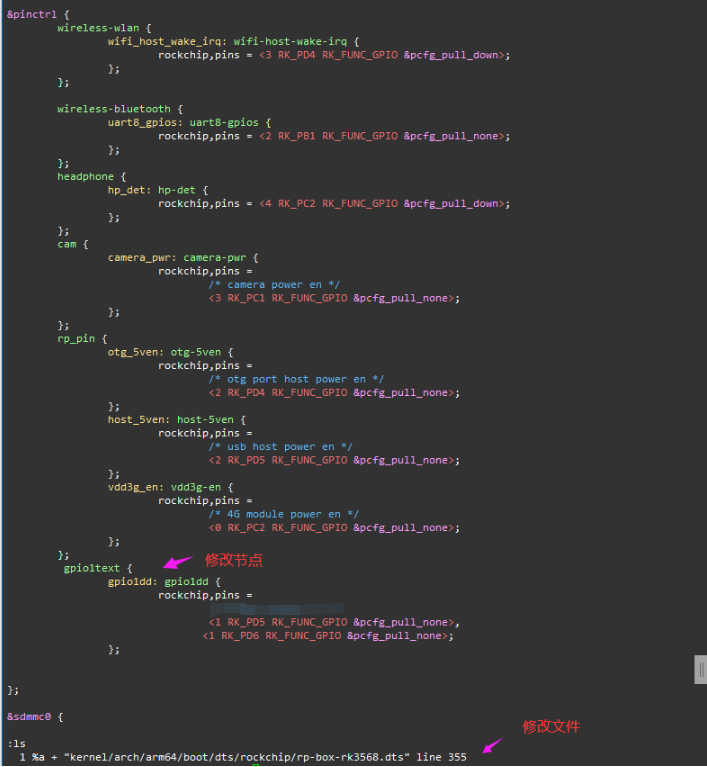

修改可参考附件补丁文件gpio(2).patch 修改到sdk中

首先需要对原理图对应的引脚是否被占用

如果被占用的话，需要先将对应的功能disabled 具体怎么判断关哪个功能可参考 https://redmine.rpdzkj.cn/issues/116#note-1

其次看原理图时注意 对应的引脚默未配置的是上电初始状态是高低电平还是高阻态

如果是gpio初始状态为内部上拉，也没有其他位置配置对应的pinctrl ,需要修改对应的dts 的pinctrl修改为none否则，会出现 串口写对应的gpio 口为低电平，控不了一直为高电平的情况

还要在 rp-gpio 中使用刚刚配置的pinctrl 修改可参考附件补丁文件gpio(2).patch
