rk3399 通过锂电池供电

Added by 余 顺 over 2 years ago. Updated over 2 years ago.

Status:
新建
Priority:
普通
Assignee:
-
Category:
其他
Target version:
rk3399 -android
Start date:
08/20/2022
Due date:
% Done:

0%

Estimated time:

Description

版型：rp-rk3399

系统：android8.1

需求：在使用锂电池供电时，开机状态下怎么判断其在充电，或者没有充电呢，关机状态下是否有和手机一样的充电显示

Files

Download all files
clipboard-202208201500-lvuhf.png (77.4 KB) clipboard-202208201500-lvuhf.png 余 顺, 08/20/2022 05:59 AM
clipboard-202208201501-cmz33.png (107 KB) clipboard-202208201501-cmz33.png 余 顺, 08/20/2022 06:00 AM
clipboard-202208221926-xeuwy.png (558 KB) clipboard-202208221926-xeuwy.png 余 顺, 08/22/2022 10:25 AM
clipboard-202210110957-xx0b9.png (788 KB) clipboard-202210110957-xx0b9.png 余 顺, 10/11/2022 12:53 AM
Actions
Copy link Download all files
 #1

Updated by 余 顺 over 2 years ago

使用锂电池供电功能 首先需要改硬件，软件默认打开此功能，否则同时接12vdc电源和3.7电池时，板子会重启

硬件修改参照网盘资料：cdrom_rp3399_DDR3\03-硬件文档\锂电插电重启修改方案.jpg 或者看附件

仅插电池的，图标显示

插电池，并使用12v dc电源充电，图标显示

Actions
Copy link
 #2

Updated by 余 顺 over 2 years ago

若按pwr键时间过短,板子未跑进uboot ，判断不了按键事件是无法开机的，请按pwr键时间长一点，1至2s即可

Actions
Copy link
 #3

Updated by 余 顺 over 2 years ago

  • File clipboard-202208221925-bubr1.png added

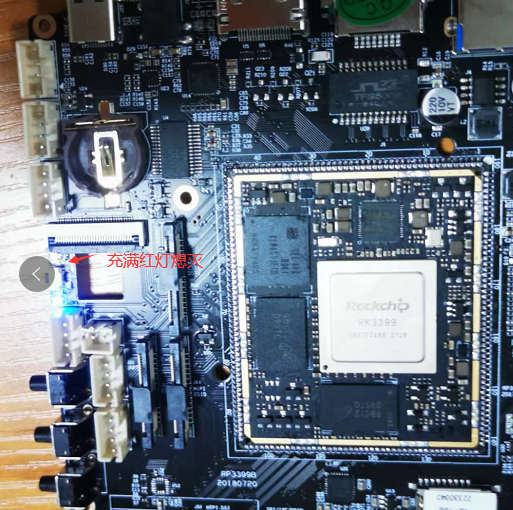

电量充满红灯不闪，充电过程则红灯常亮

如下图电池充满

Actions
Copy link
 #4

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208221925-bubr1.png)
Actions
Copy link
 #6

Updated by 余 顺 over 2 years ago

补充说明：

给锂电池充电是一个外设电路，按关机键关机不影响充电；

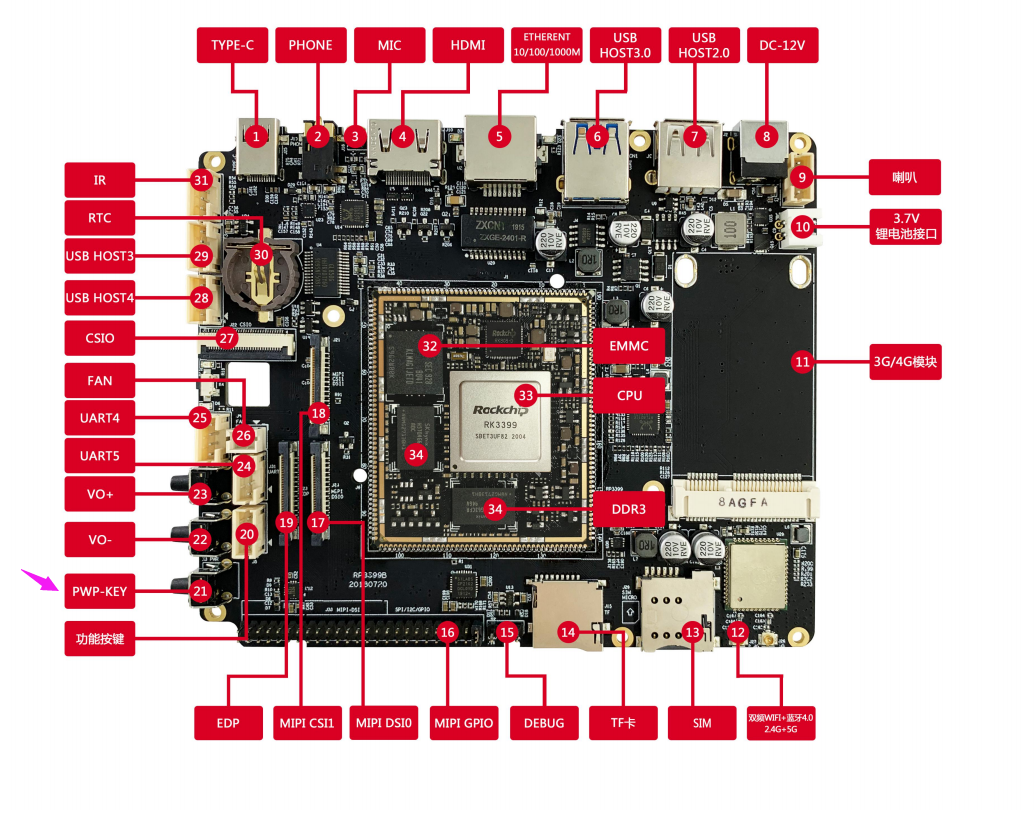

关机按键如下图箭头处
