t507 已经被复用做其他功能的引脚怎么配置串口的功能

Added by 余 顺 over 2 years ago. Updated over 2 years ago.

Status:
新建
Priority:
普通
Assignee:
-
Category:
gpio
Target version:
t507-ubuntu
Start date:
08/10/2022
Due date:
% Done:

0%

Estimated time:

Description

参考版型： rp-t507
核心板扩展底板
需求：已根据开发版引出的串口5,将串口1-串口4引出，怎么修改软件正常使用

Files

Download all files
clipboard-202208120926-o2e4t.png (162 KB) clipboard-202208120926-o2e4t.png 余 顺, 08/12/2022 12:25 AM
clipboard-202208120956-qxs3v.png (66.7 KB) clipboard-202208120956-qxs3v.png 余 顺, 08/12/2022 12:55 AM
clipboard-202208121956-2la1i.png (31.1 KB) clipboard-202208121956-2la1i.png 余 顺, 08/12/2022 10:55 AM
clipboard-202208122002-4visi.png (74 KB) clipboard-202208122002-4visi.png 余 顺, 08/12/2022 11:01 AM
clipboard-202208122009-qk567.png (53.5 KB) clipboard-202208122009-qk567.png 余 顺, 08/12/2022 11:08 AM
clipboard-202208122046-9ayny.png (61.5 KB) clipboard-202208122046-9ayny.png 余 顺, 08/12/2022 11:45 AM
clipboard-202208122046-cewmn.png (25.7 KB) clipboard-202208122046-cewmn.png 余 顺, 08/12/2022 11:45 AM
clipboard-202208122046-iaypw.png (59.7 KB) clipboard-202208122046-iaypw.png 余 顺, 08/12/2022 11:45 AM
clipboard-202208122047-uz7lj.png (36.2 KB) clipboard-202208122047-uz7lj.png 余 顺, 08/12/2022 11:46 AM
clipboard-202208122106-yxgfd.png (53.8 KB) clipboard-202208122106-yxgfd.png 余 顺, 08/12/2022 12:05 PM
Actions
Copy link
 #1

Updated by 余 顺 over 2 years ago

  • File clipboard-202208100937-wiceh.png added
  • Description updated (diff)
Actions
Copy link
 #2

Updated by 余 顺 over 2 years ago

  • Subject changed from t507 已经被复用做其他功能的串口怎么，用回串口的功能 to t507 已经被复用做其他功能的串口怎么配置串口的功能
Actions
Copy link
 #3

Updated by 余 顺 over 2 years ago

  • File clipboard-202208102057-j1avd.png added
  • File clipboard-202208102113-2vd34.png added
  • Subject changed from t507 已经被复用做其他功能的串口怎么配置串口的功能 to t507 已经被复用做其他功能的引脚怎么配置串口的功能
Actions
Copy link
 #4

Updated by 余 顺 over 2 years ago

  • File clipboard-202208112022-v7r1f.png added
  • File clipboard-202208112034-zxjyq.png added
Actions
Copy link
 #5

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208112034-zxjyq.png)
Actions
Copy link
 #6

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208112022-v7r1f.png)
Actions
Copy link
 #7

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208102113-2vd34.png)
Actions
Copy link
 #8

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208102057-j1avd.png)
Actions
Copy link
 #9

Updated by 余 顺 over 2 years ago

  • File deleted (clipboard-202208100937-wiceh.png)
Actions
Copy link Download all files
 #10

Updated by 余 顺 over 2 years ago

首先根据原理图找到 uart2tx/rx 的引脚

接着查看芯片手册 PH6/PH5 分别可以复用成哪些功能

接着就是从源码来找配置成了哪个功能

Actions
Copy link
 #11

Updated by 余 顺 over 2 years ago

从sdk根目录/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/pro-t507.dts 查看对应的板级配置文件

查找PH5引脚定义相关，若没有定义 ，则进引用的头文件继续查找

Actions
Copy link Download all files
 #12

Updated by 余 顺 over 2 years ago

在pro-t507.dts 里搜索不到PH6相关的引脚定义就进入下一层引用的头文件t507-board.dts

继续搜索对应的PH6 可以找到有一个功能有用到它 spi1 那么搜索相关的定义看看它有没有打开

可以看到是disabled 的状态那么ph6 复用的其中一个功能可以确定没有使用了，接着找剩下的功能有没有复用，搜索不到的情况下，查找 t507-board.dts 引用的头文件里怎么定义的

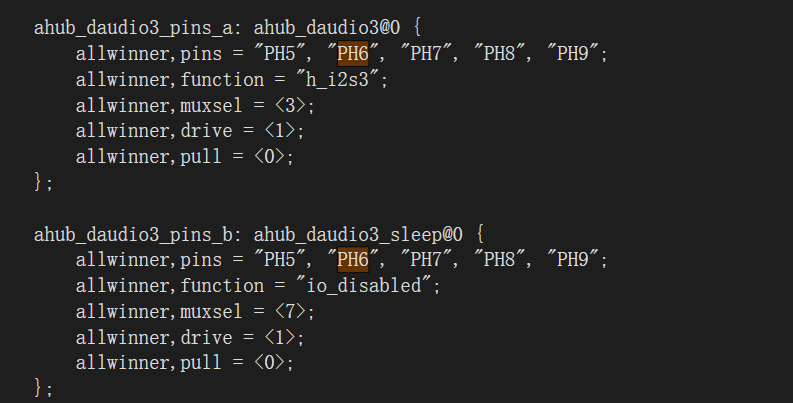

这样一层一层的找，最后可以知道在文件sun50iw9p1-pinctrl.dtsi 定义了四个功能会用PH6引脚

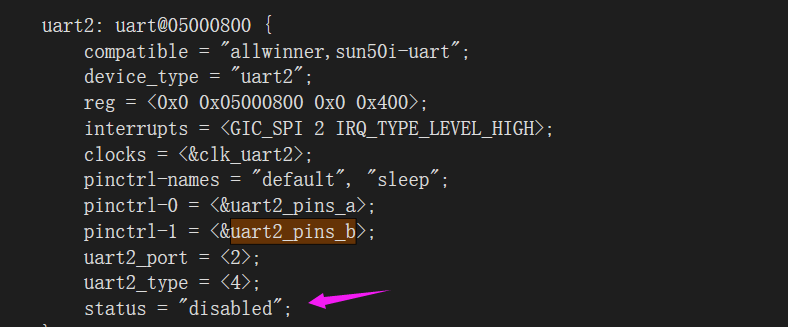

接着在sun50iw9p1.dtsi 确定这四个功能 是否打开，若有打开的则复用成了对应的功能，将其状态从okay 改为disabled ，就将复用的功能关掉了，类似的方法更改uart2定义 相关的状态为okay,
即可配置为串口功能
