完成 #260

open

pro-rk3568-h 系统正常启动后 串口对应 3.3v或5v 没有输出

Added by 余 顺 about 1 year ago. Updated about 1 year ago.

Status:
完成
Priority:
普通
Assignee:
-
Category:
uart
Target version:
rk3568-buildroot
Start date:
05/08/2024
Due date:
% Done:

0%

Estimated time:

Description

版型：pro-rk3568-h

系统：buildroot

问题描述：系统正常启动， 测试串口的tx rx 短接收发正常，但对应串口的引脚没有电压输出 测试引脚串口7
系统启动过程中有一小段时间有3.3v ，启动完成后变为0v

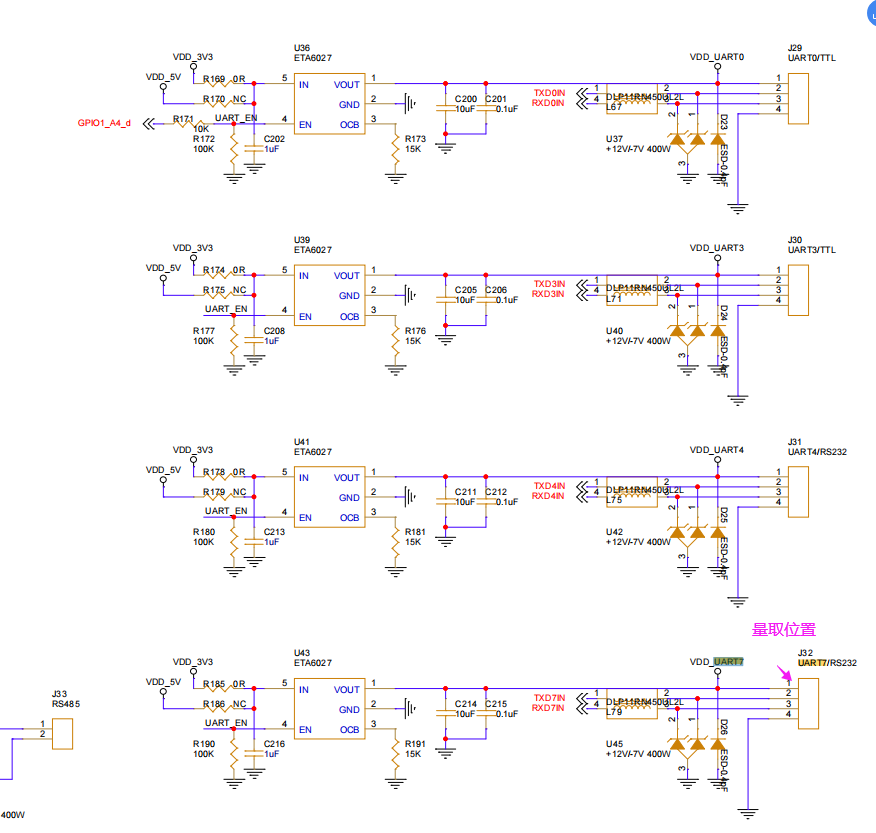

客户反馈的量取位置如下

Files

Download all files
clipboard-202405090915-7exsl.png (127 KB) clipboard-202405090915-7exsl.png 余 顺, 05/08/2024 11:41 PM
uarten.patch (1.3 KB) uarten.patch 余 顺, 05/08/2024 11:48 PM
Actions
Copy link
 #1

Updated by 余 顺 about 1 year ago

  • Description updated (diff)

验证 固件烧录测试有同样现象，检查对应原理图u43 ETA6027的 电压输出是没有的，对应en 使能脚未拉高

修改设备树 配置正确的对应引脚 为en使能脚 ，并默认拉高后正常，修改如下 请查看附件 uarten.patch

源码修改位置 设备树的rp-gpio节点下

Actions
Copy link
 #2

Updated by 余 顺 about 1 year ago

Actions
Copy link
 #3

Updated by 余 顺 about 1 year ago

补充说明 默认3,3v 输出 ，需要改5v 输出 ，将原理图u43 ETA6027的 vdd3.3v 的0欧 电阻(R185) 换到 vdd_5v 输出的nc(默认空贴的R186)的位置 ，vdd3.3v 处改为nc(空贴)

Actions
Copy link
 #4

Updated by 余 顺 about 1 year ago

  • Tracker changed from 新建 to 完成
  • Status changed from 新建 to 完成
