rk3588 ubuntu20.04 多屏异显常见问题

Added by 余 顺 over 1 year ago. Updated over 1 year ago.

Status:
新建
Priority:
普通
Assignee:
-
Category:
display
Target version:
rk3588 ubuntu
Start date:
12/17/2023
Due date:
% Done:

0%

Estimated time:

Description

版型：rd-rk3588

系统：ubuntu20.04

问题描述：使用rk3588 ubuntu20.04 的文件系统，如何实现多屏异显（两路hdmi 输出 和一路mipi 输出），现已参考屏幕接线和配置 实现三路输出同显如下

Files

Download all files
clipboard-202312180910-808yn.png (1.82 MB) clipboard-202312180910-808yn.png 余 顺, 12/17/2023 11:43 PM
clipboard-202312180911-znzdw.png (19.2 KB) clipboard-202312180911-znzdw.png 余 顺, 12/17/2023 11:45 PM
clipboard-202312180913-fpt76.png (78.5 KB) clipboard-202312180913-fpt76.png 余 顺, 12/17/2023 11:46 PM
clipboard-202312180913-o8yow.png (106 KB) clipboard-202312180913-o8yow.png 余 顺, 12/17/2023 11:47 PM
clipboard-202312180914-h9xun.png (83.5 KB) clipboard-202312180914-h9xun.png 余 顺, 12/17/2023 11:47 PM
clipboard-202312180916-fhstq.png (360 KB) clipboard-202312180916-fhstq.png 余 顺, 12/17/2023 11:49 PM
clipboard-202312180916-sypfg.png (1.35 MB) clipboard-202312180916-sypfg.png 余 顺, 12/17/2023 11:50 PM
clipboard-202312180919-umsdk.png (364 KB) clipboard-202312180919-umsdk.png 余 顺, 12/17/2023 11:53 PM
Actions
Copy link Download all files
 #1

Updated by 余 顺 over 1 year ago

k3588 ubuntu20.04 默认输出的两路hdmi 异显， 但是预编译的没哟 带mipi 屏输出的 ，需要编译固件同时打开 hdmi 和 mipi 输出 任选一路mipi对应mipi屏的 输出
例如下图

三路异显输出设置

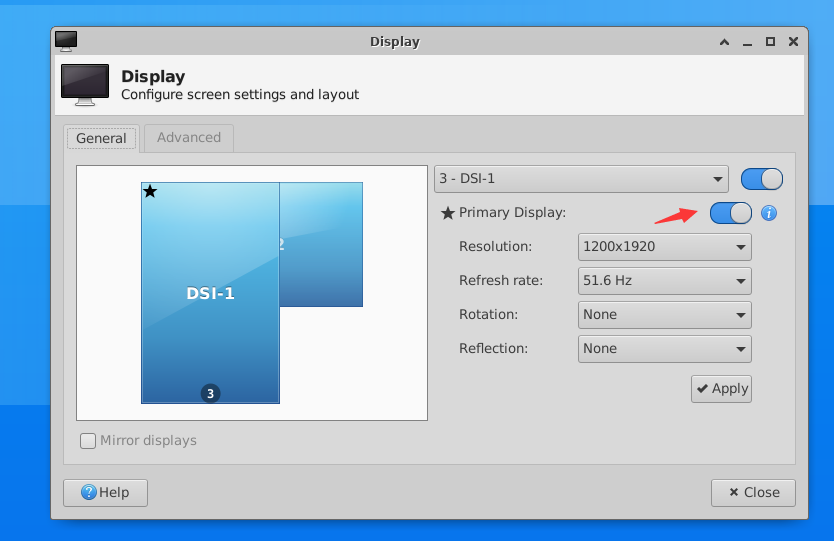

注意点 一 需要设置一个主显

注意点 二 然后需要将两个重叠的分开，实现扩展
以下图两种排列方式举例
排列方式1

排列方式2

注意点 三 多屏显示时 移动鼠标 的边界是以 于主显示的贴边的 长度决定的。类似下图 hdmi2 占hdmi1 的下面一半 那从下面鼠标就是移动到 hdmi 从上面就是移动到 dsi （mipi）

注意点 四 多屏显示时 桌面菜单在哪个屏幕显示如何切换
如下图 如果要切换 到mipi 屏显示 将排在最左边的 交换位置成dsi 的图标即可
