rk3566 测试 echo 1000 > phy_lb_scan 概率失败

Added by 余 顺 over 2 years ago. Updated 3 months ago.

Status:
新建
Priority:
普通
Assignee:
-
Category:
网络
Target version:
rk3566-buildroot
Start date:
12/25/2022
Due date:
% Done:

0%

Estimated time:

Description

版型dr4-rk3566

系统：buildroot

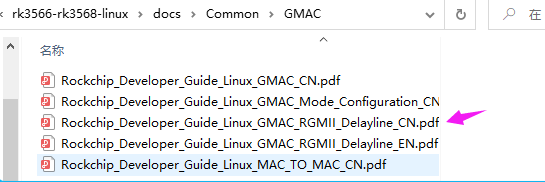

测试文档：

见附件Rockchip_Developer_Guide_Linux_GMAC_RGMII_Delayline_CN.pdf

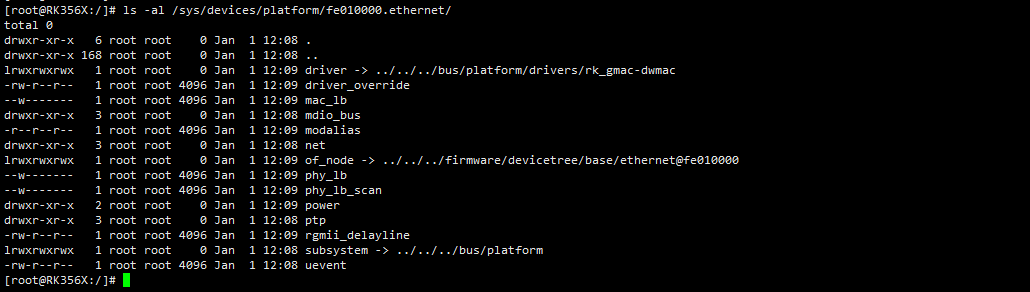

测试流程：

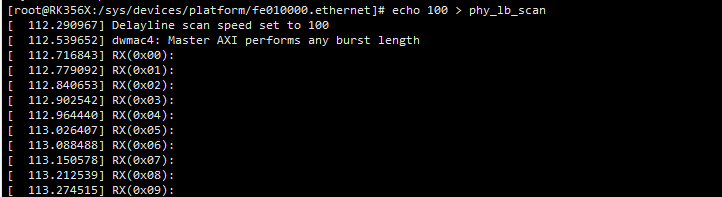

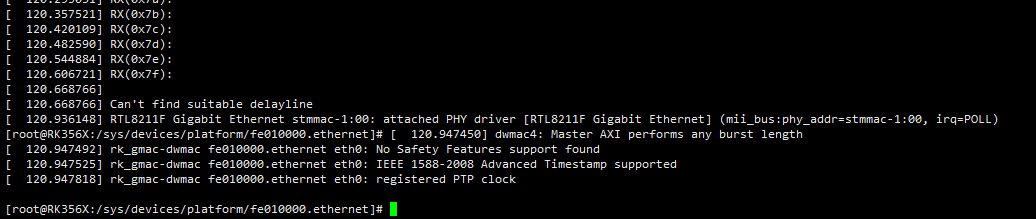

测试失败时如下图：

Files

Download all files
clipboard-202212251133-uc5m8.png (15.8 KB) clipboard-202212251133-uc5m8.png 余 顺, 12/25/2022 02:25 AM
Rockchip_Developer_Guide_Linux_GMAC_RGMII_Delayline_CN.pdf (988 KB) Rockchip_Developer_Guide_Linux_GMAC_RGMII_Delayline_CN.pdf 余 顺, 12/25/2022 02:26 AM
clipboard-202212251136-6jlip.png (25.8 KB) clipboard-202212251136-6jlip.png 余 顺, 12/25/2022 02:28 AM
clipboard-202212251137-puujw.png (15.8 KB) clipboard-202212251137-puujw.png 余 顺, 12/25/2022 02:29 AM
clipboard-202212251137-wfflb.png (23 KB) clipboard-202212251137-wfflb.png 余 顺, 12/25/2022 02:29 AM
clipboard-202212251402-ax8ex.png (27.3 KB) clipboard-202212251402-ax8ex.png 余 顺, 12/25/2022 04:54 AM
clipboard-202212251403-w4nqx.png (27.3 KB) clipboard-202212251403-w4nqx.png 余 顺, 12/25/2022 04:55 AM
clipboard-202212251404-tfbx7.png (62.8 KB) clipboard-202212251404-tfbx7.png 余 顺, 12/25/2022 04:56 AM
clipboard-202212251431-z4r64.png (30.8 KB) clipboard-202212251431-z4r64.png 余 顺, 12/25/2022 05:23 AM
Actions
Copy link Download all files
 #1

Updated by 余 顺 over 2 years ago

测试网盘镜像有复现客户问题，

无相关的打印的情况，但是也有个别情况下测试正常，暂时未找到规律，无法复现

Actions
Copy link
 #3

Updated by 余 顺 over 2 years ago

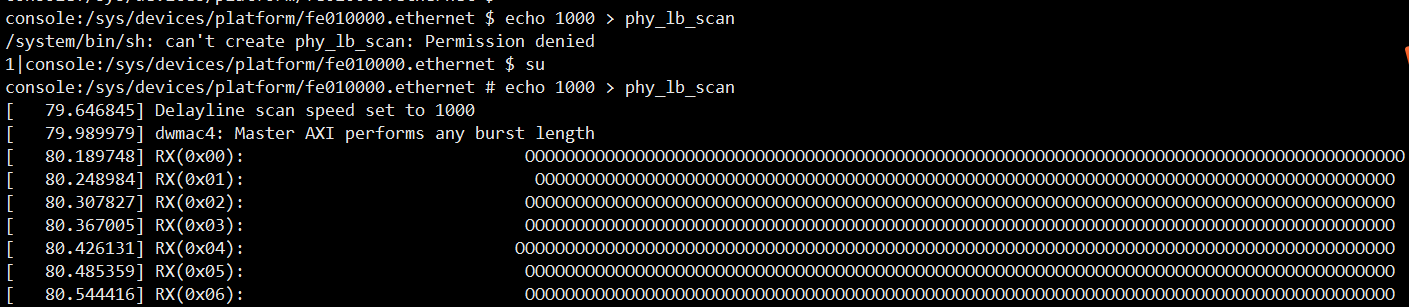

补充说明，同样一块开发板 网盘安卓固件update-dr4-rk3566-android11.0-mipi0-7-720-1280-20221010-142727.img 测试多次正常。需要注意要su 权限

Actions
Copy link
 #4

Updated by 余 顺 over 2 years ago

这个是一个辅助调试的工具，调试这个 RGMII Delayline 对丢包，带宽影响不大，如果是实际网络不通调试这个并没有什么用

时序配置是千兆网卡上才开始有的概念，若是百兆网卡基本不用调整这个值。因为时钟频率更高了以后更容易受到 PCB layout 走线，
电磁干扰等因素的影响，因此需要更加精确的调整。比如 TX 或 RX 出现走线太长的情况，就有可能需要配置不同的延时值来调整时序

Actions
Copy link
 #5

Updated by 余 顺 over 2 years ago

驱动路径kernel/drivers/net/ethernet/stmicro/stmmac/dwmac-rk-tool.c

Actions
Copy link
 #6

Updated by 余 顺 almost 2 years ago

测试以上 请拔掉 网线，
